Flokkun og aðgerðir hagnýtra efna fyrir baklýsingavörur!
Sep 27, 2021
1 Einkenni, flokkun, efni og notkunarsvið rammahlífarinnar
1. Eiginleikar rammahlífar:
Hlutirnir sem styðja eða hylja önnur hagnýtur efni eru einnig aðalhlutar og efni til að setja saman og staðsetja LCD -skjá viðskiptavinarins með einingu viðskiptavinarins' og hafa einnig það hlutverk að umlykja ljós. Það er einn af aðalþáttum baklýsinga og er mikið notað í ABCDEF TYPE vörum.
2. Flokkun:
Rammakápan er skipt í REF og húsnæði í samræmi við hlutverk sitt:
REF
Skilgreining: Ekki endurkastandi plásturinn á samsetningunni, aðalrammahlífin til að endurspegla ljósið er kölluð REF.
Eiginleikar efnis og umfang umsóknar:
(1) PC (1225Y) hvítt (venjulega notað fyrir vörur sem ekki eru hvítar),
(2) Idemitsu URZ2501 (hátt endurskinsstig) (almennt notað fyrir hvítt ljós)
(3) Útlitið er hvítt, vegna þess að uppbyggingin er mismunandi vegna mismunandi forskrifta, og það er aðallega notað fyrir A TYPE
HÚS
Skilgreining: Rammakápan sem hefur endurskinsbönd á samsetningunni og gegnir aðeins því hlutverki að endurspegla og hylja ljós frá hliðinni. Eða rammahlífina sem endurspeglar ekki ljósið.
Eiginleikar efnis og umfang umsóknar:
(1) PC (Teijin L1225Y) hvítt (venjulega notað fyrir vörur sem ekki eru hvítar)
(2) Idemitsu URZ2501 (hátt endurskinsstig) (almennt notað fyrir hvítt ljós)
(3) PC (Teijin L1225Y) svart
Aðallega notað á DEF TYPE vörur.
2 Lögun, efni og notkunarsvið ljósleiðaraplata
1. Lögun ljósleiðaraplata (L/G):
Hlutarnir og efnin sem aðallega hafa það hlutverk að dreifa og dreifa ljósi styðja önnur hagnýt efni. Sumir eru einnig aðalhlutar og efni til að setja saman og staðsetja LCD -skjái viðskiptavina með einingum viðskiptavina. Það er einn af aðalhlutum og efnum baklýsinga.
2. Efni og notkunarsvið:
(1) PC (Teijin L1225Y) gegnsætt (venjulega notað fyrir vörur sem ekki eru hvítar)
(2) Idemitsu LC1500 (venjulega notað fyrir hvítar ljósavörur)
Útlitið er gagnsætt og uppbyggingin er mjög mismunandi vegna mismunandi forskrifta og er mikið notuð í BCDEF TYPE vörum.
3PCB og FPC efni, eiginleikar og notkunarsvið
Bæði PCB og FPC eru notuð til að styðja við og tengja rafeindabúnað og til að leiða hringrásina og hlutverk viðskiptavinarhringrásarinnar. Samsetning: glertrefjar, kopar, kísilhlaup osfrv.;
FR-4 (þykkt röð: 02.0.4, 0.6, 0.8, 1.0, 1.2, 1.6, osfrv.)
FR-4 hefur góðan styrk og seigju, þunnt og þykkt, mikið notað í A, B, D TYPE vörum með ljósgjafa;
CEM-3 (þykkt röð: 0,8, 1,0, 1,2, 1,6)
CEM-3 hefur góða vinnanleika, en styrkur hans og seigja er léleg og hefur ekki þunnt snið. Vegna takmarkana á þykkt er notkunarsviðið takmarkað.
Umsóknarsvið: Aðallega notað fyrir nýja ljósskynjara.
Eiginleikar PCB
Vegna harða efnisins er hægt að tengja það við ýmsa rafeindabúnað eins og LED, CHIP, LAMP, viðnám, stöðugan díóða, vír, tengi og svo framvegis. Að auki er einnig hægt að tengja PIN -númer.
Tenging við aðalhlutann (rammahlíf eða ljósleiðaraplata):
Það er að mestu leyti fest með uppbyggingu og það er sjaldan fest með tvíhliða lím. TYPE er límt með kísilhlaupi. Þegar það er notað fyrir ljósleiðaraplötur er yfirborðið aðallega málað með hvítri málningu og þegar það er notað fyrir skynjara er yfirborðið aðallega málað með grænni málningu.
1. Efnasamsetning: Polyimide (FEP; Polyester; Epoxy) Film; kopar; lím;
2. Lögun: þunn þykkt; þynnsti getur náð 0,067+/-0,03 (ein hlið); vegna þess að efnið er þunnt eru rafeindabúnaðurinn sem er lóðaður á FPC einnig takmarkaður og það getur ekki lóðað PIN, tengi, LAMP, osfrv.;
3. Umsókn: Aðeins notuð fyrir D TYPE vörur, sérstaklega D TYPE vörur með ströngum kröfum um þykkt;
4. Tenging við aðalhlutann (rammahlíf eða ljósleiðaraplötu): Vegna þunnar þykktar er hægt að festa hana á ljósleiðaraplötuna eða rammahlífina með tvíhliða borði .;
5. Notkun FPC getur dregið úr uppbyggingu ljósleiðaraplötunnar eða rammahlífinni meira en notkun PCB og í raun dregið úr þykktinni, en einingaverðið er hærra en PCB.
4 Flokkun og algeng efni, einkenni og umfang límmiða
Það eru margar tegundir af spólum og sýningar þeirra eru einnig mismunandi. Eftirfarandi eru aðeins upplýsingar um spólur sem oft eru notaðar, sem má gróflega skipta í eftirfarandi fimm flokka eftir aðgerðum þeirra:
1. Endurskinsplástur; 2. Dreifingarplástur; 3. Bjartari plástur; 4. skygging og skygging hugsandi plástur; 5. Tvíhliða borði. Eftirfarandi er útskýring á eiginleikum, algengum efnum og umfangi alls konar límmiða:
Einkenni hugsandi borði, algengt efni og umfang umsóknar
1. Eiginleikar hugsandi borði:
Það hefur það hlutverk að endurkasta ljósi og inniheldur ekki lím. Frá útliti eru tvær tegundir af hvítum og silfri;
2. Algeng efni og notkunarsvið:
(1) E20 röð (efni er tvíhliða hvítt)
E20#50 (T=0,05 mm), E20#75 (T=0,075 mm), E20#100 (T=0,1 mm), E20#125 (T=0,125 mm), E20#188 (T=0,188 mm)
Það er mikið notað í B, C, D, E TYPE af ekki-hvítum ljósavörum og BEF-lausri blöndu af hvítum ljósavörum, svo og í F TYPE vörum.
Endurspeglun: 93% (550nm)
(2) GR38W T=0,084
Efni: önnur hlið silfur (hugsandi yfirborð), önnur hlið hvít (ekki endurkastandi yfirborð)
Endurspeglun: 97% (550nm)
(3) 75W05 T=0.08
Efni: önnur hlið silfur (hugsandi yfirborð), önnur hlið hvít (ekki endurkastandi yfirborð)
Endurspeglun: 97% (550nm), 83% (fullt ljós)
(4) GR25D T=0,041
Efni: Önnur hliðin er silfur (hugsandi yfirborð), hin er hvít (ekki endurkastandi yfirborð), útfjólublátt.
Endurspeglun: ~ 94%
(5) ESR T=0,065
Efni: tvíhliða silfur
Endurspeglun: 99% (550nm)
Tvíhliða silfurflöt ESR' hefur sömu ljósspeglunaráhrif, en vegna þess að auðvelt er að klóra vinnsluna er önnur hliðin varin sem endurkastandi yfirborð
GR38W, 75W05, GR25D og ESR eru aðallega notuð í blöndu af hvítum ljósavörum með BEF, og sameiginlegt einkenni þeirra er að samsetningin með BEF getur aukið birtustigið
En meðal þeirra:
Einingaverð ESR er dýrara og endurkastað ljósáhrif eru þau bestu.
GR25D er notað fyrir þynnri hvítar ljós BEF samsettar vörur.
Í grundvallaratriðum er öllum endurskinsböndum óheimilt að hylja, rispa, aðskotahluti osfrv.
Einkenni dreifingarplástursins, algengu efnanna og umfang notkunar
1. Eiginleikar dreifingarplásturs:
Það hefur það hlutverk að dreifa ljósi, það er að ljósið dreifist á yfirborðið. Yfirborðið er þoka og hálfgagnsætt. Samkvæmt mismunandi efnum er hægt að skipta því í tvenns konar: lím og límlaust.
(1) W5P
Eiginleikar: T=0,25 (þ.mt lím), góð dreifingaráhrif, með hlífðarfilmu.
Notkunarsvið: aðallega notað fyrir TYPE.
(2)W4
Eiginleikar: T=0,25 (þ.mt lím), góð dreifingaráhrif, með hlífðarfilmu.
Notkunarsvið: Aðallega notað fyrir stafrænar skjábakljós.
(3) D204, D204P: Eini munurinn er að D204P sjálft er með hlífðarfilmu og D204 er ekki með hlífðarfilmu.
T=0,1 Tvíhliða matt yfirborð, enginn greinarmunur á framhlið og bakhlið. Yfirborðið er ekki auðvelt að sjá rispur.
Notkunarsvið: D204P er mikið notað í vörum með kröfur um samsetningu birtustigs sem ekki eru BEF sem eru ekki mjög strangar.
Litrófssending: 83% (660nm)
(4) 100MXE T=0.115 Ein matt hlið og hin björta hliðin.
Umsóknarsvið: Notað í vörur með BEF samsetningu, það getur í raun aukið gráðu (fyrir vörur með minna strangar kröfur um þykkt.
Heildarljósgjafi: 99%
Atomization gráðu: 88%
(5) 100SXE T=0.115 Önnur matt hlið og hin björta hliðin.
Notkunarsvið: Notað í vörur án BEF samsetningar, það getur í raun aukið gráðu (fyrir vörur með minna strangar kröfur um þykkt ...
Heildarljósgjafi: 99
Atomization gráðu: 89,5%
(6) 50LSE T=0,065, önnur matt hlið og hin bjarta hliðin.
Notkunarsvið: Notað í vörur án BEF samsetningar (fyrir vörur með ströngum kröfum um þykkt).
Heildarljósgjafi: 97%
Eimingargráða: 84% (atvik frá björtu yfirborði)
Meðal dreifiböndanna sem kynnt voru hér að ofan, nema D204, hafa aðrar dreifibönd að framan og aftan. Festingaraðferðin: þokuhliðin upp, björtu hliðin niður (í átt að ljósleiðaraplötunni), allar dreifibönd eru í grundvallaratriðum bönnuð til að krjúpa, rispur, aðskotahlutir o.s.frv.
Eiginleikar bjartari plástur, algengt efni og umfang umsóknar
Sjónfræðilegir eiginleikar ljósbætandi plástursins: Skautaða ljósið í allar áttir breytir útbreiðslustefnu þess í lóðrétta átt og það bjartasta þegar mannsaugað lítur hornrétt á yfirborð ljósleiðaraplötunnar. Sama, það mun ekki aukast) Yfirborð bjartari plástursins er röndótt skær silfur. Þar sem sjónareiginleikar þess beinast beint á röndaruppbyggingu þess og yfirborðshúð, snertingu eða kreistingu í höndunum, munu rispur hafa áhrif á það. Sjónrænir eiginleikar þess. Algengi glerplásturinn okkar er frá 3M Company og vörur annarra birgja hafa ekki verið samþykktar ennþá, svo það hefur ekki verið mikið tekið upp.
Algengt notað efni: BEF90/24 (t=0.155, t=0.14), BEF90/50 (t=0.155)
þunnt BEF (BEF90/24-2, T=0,056)
DBEF (T=0,132)
Notkunarsvið: Hvítar ljósavörur með miklum kröfum um birtustig.

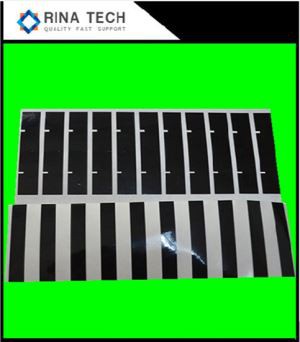

Eiginleikar skyggingarplásturs, algengt efni og notkunarsvið
1. Einkenni skyggingar og ljóshlýðandi endurspeglandi borði: Almennt séð: borði sem er notað til að festast við efri hlið vöruljósgjafans eða hlið vörunnar, skyggingarbandið gegnir aðallega því hlutverki að verja og endurspegla ljós.
2. Algeng efni:
Að undanskildum öllum endurskinsböndum í E20 röð og tvíhliða borði sem hægt er að nota sem skyggingarbönd, eru aðrar algengar skyggingarbönd sem hér segir:
(1) PO02 (T=0,05 með lími), silfur á báðum hliðum.
(2) FNS glansandi 50 (T=0,07 með lími), silfur á báðum hliðum.
Ofangreindar forskriftir eru aðallega notaðar í C, D, E, F TYPE.
(3) AS-02PBW12 (T=0,06, tvíhliða með lími), hvítur botn og svartur toppur.
(4) AS-01PBW38 er einnig kallað NO.5680 (T=0,085, tvíhliða lím), hvítur botn og svartur toppur.
AS-02PBW12 og AS-01PBW38 eru aðallega notaðar í samsetningu hvítra ljósavara með BEF.
Einkenni tvíhliða límbands, venjulega notað efni og umfang notkunar
1. Lögun og umfang beitingu tvíhliða límbands:
Það hefur ákveðna seigju og er hægt að festa á yfirborð vörunnar, eða nota sem baklím á brún endurkastandi plástursins og undir ljósavörninni sem inniheldur ekki lím. Það er mikið notað í ýmsum vörutegundum.
2. Algeng efni:
(1) TESA#4972 T=0,048 (venjulega merkt sem T=0,05) (gagnsætt)
(2) Teraoka 707 T=0,03 (svart og gagnsætt)
(3) Teraoka 7641 T=0,10 (svart og gagnsætt)
(4) NO.5000NS T=0,16 (ljósgult hálfgagnsær)
(5) NO.500 T=0,15 (ljósgult hálfgagnsær)
(6) 3M9495 T=0,13 (gagnsætt)
Aðrar upplýsingar sem eru sjaldnar notaðar tvíhliða borði eru:
(1) .NO.532 T=0,06, 0,08, 0,11 (svart og gagnsætt)
(2) .NO.507 T=0,3 (ljósgult hálfgagnsær)
(3) NO.5017 T=0,2 (ljósgult hálfgagnsær)
(4) TESA#60980 T=0,14 (hálfgagnsær)
(5) TESA#51968 T=0,3 (ljósgult hálfgagnsær)
(6) DT#7K T=0,1 (ljósgult hálfgagnsær)
5 Algengar tegundir ljósgjafa og notkunarsvið
Almennt notuðum ljósgjöfum má gróflega skipta í fjóra flokka: CHIP, LED, LAMP, CCFL osfrv.
Rafræn einkennandi breytur ljósgjafa: Vf, If, IV, λ (litafrávik) osfrv.
1. CHIP flokkur
(1) Það er eins konar ljósgjafi með frumstæðustu uppbyggingu
Samsetningaraðferðin með PCB: Það á að tengja með silfurlím og jákvæða stöngin verður að vera tengd við jákvæða stöng PCB með vírbindingu og það verður að verja með skammti.
(2) Lögun: Lítil stærð, lítill kostnaður og birtustigið er tiltölulega lágt miðað við aðrar gerðir ljósgjafa. Það er aðallega notað fyrir A TYPE og B TYPE vörur og notað til vinnslu í LAMP vörur.
(3) Algengar forskriftir: 511YGBU, 011 seríur, 012 seríur, 013 seríur, 014 seríur osfrv.
2. LED
(1) Það er ljósgjafi sem samanstendur af flísum, plastefni og hvítum rammaumbúðum. Samsetningaraðferðin með PCB eða FPC: Svo lengi sem lóðmálmpasta er notuð til að lóða fram og til baka á PCB;
(2) Lögun: Stærra rúmmál, hærri kostnaður, tiltölulega hærra birtustig miðað við ljósgjafa af flís, aðallega notað í D TYPE vörum;
(3) Algengar forskriftir: NSCW215T, NSCW100, NSCB100, NSCW335T, HT-191YG-DT011 osfrv.
3. LAMPU flokkur:
(1) Það er eins konar ljósgjafi sem er hylktur með flís, plastefni og krappi. Samsetningaraðferð: Hægt er að setja það saman með PCB, eða festa beint með uppbyggingu ljósleiðaraplata eða rammahlíf, með hlutfallslegu sjálfstæði;
(2) Lögun: Stærra rúmmál, meiri kostnaður, hærra birtustig og meiri lögunarmunur. Aðallega notað í D TYPE (ásamt PCB) eða C TYPE (sjálfstætt fest á rammahlífina eða ljósleiðaraplötuna);
(3) Algengar seríur: 2 ** seríur, 3 ** seríur, 3Φ seríur osfrv.
4. CCFL kalt bakskautarrör:
Það er samsett úr glerrör með lofttæmdu gasi og flúrljómdufti að innan. Báðir endar eru leiddir út með vír, og ljósgjafi sem myndar ljósorku undir örvun hátíðni skiptisstraums;
(1) Lögun: hátt birtustig, stærsta rúmmál (lengd) og dýrasta.
(2) Rafmagns einkennandi breytur CCFL: I, Vrms, W, IV, CT, X, Y, hr, osfrv.
6 Algengar forskriftarraðir annarra efna
1. Algengar stöðugir díóða röð: ROHM: UDZS *** röð. NEC: RD ** UM röð;
2. Algengar forskriftir mótspyrna: 0603, 0805;
3. Algengar upplýsingar um vír: UL1571, UL1060, UL1007 .;
Algengar tilnefningar: AWG24, AWG26, AWG28, AWG30
